一、外形圖：
二、概述：
四、工作原理
1、ZDY—（1900）2400，型坑道鉆孔
電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。
五、選型說明
1、ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
2、ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。
3、井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）
4、ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。
5、ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63。如果用戶配套螺旋鉆桿時訂貨時需要說明。
6、ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。
六、主要技術參數
|
參數名稱\型號規格
|
ZDY-2400（1900）原MYZ系列鉆機
|
|
無級調速四立柱
|
|
最大鉆進深度
|
200-350
|
|
開孔直經（mm）
|
94/115/150
|
|
終孔直經（mm）
|
75/94
|
|
鉆桿直經（mm）
|
63.5/73
|
|
鉆孔傾角（0）
|
0-±90o
|
|
鉆孔方位角
|
0-360o
|
|
一次錨固機架方位角
|
±30o
|
|
動力頭輸出速度
|
55/120
|
|
動力頭輸出扭矩（N.m）
|
2400/1000
|
|
給進力（KN）
|
100
|
|
起撥力（KN）
|
80
|
|
正常推動速度（m/min）
|
0~1.5
|
|
給進行程
|
850
|
|
錨固力（KN）
|
4×80
|
|
電機功率（KW）
|
37
|
|
主機外形尺寸
|
2200×960×1500
|
|
整機重量（不含鉆桿）kg
|
≤2100
|
|
最大解體重量
|
|
ZDY系列煤礦用坑道鉆機是全液壓動力頭組合式鉆機。廣泛用于煤礦井下鉆瓦斯抽排放孔，注水孔，瓦斯測壓孔，注漿孔,防突解壓孔，探水孔以及其它工程用孔。配上取芯鉆具可進行取芯鉆孔。用硬質合金鉆頭，可在f≤7巖層中鉆孔。配以PDC金剛石復合片鉆頭，可以在f＞7以上的巖層鉆孔。
該系列鉆機的特點是：
1、鉆機為全液壓動力頭組合式結構。由液壓泵站、動力頭、機架、操作臺、立柱支承等四大部分組成。
2、解體性能好，部件質量輕，便于井下鉆機搬遷、移位，鉆場布置靈活。
3、獨特的液壓系統，雙泵。鉆機回轉參數與給進參數可獨立調控，提高了鉆機對各種不同鉆進工藝的適應能力。
4、動力頭回轉器采用雙馬達、傳動主軸通孔結構，鉆桿長度不受鉆機給進行程限制，即根據井下鉆場施工條件選用不同長度的鉆桿，適用范圍大。
5、液壓卡盤與液壓夾持器卡卸鉆桿，操作簡單、省力，效率高，安全。
6、操作臺、泵站、主機之間油管聯接，操作集中，人員可遠離井口操作，有利于人身安全保護。
7、四立柱支承，升降油缸調整機身（即鉆孔傾角），方便省力。
8、配以變量泵可無級調速，適應工況范圍大。

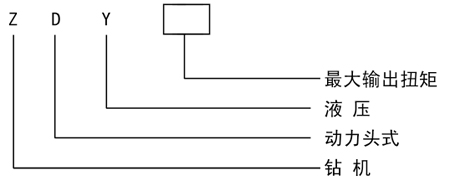

三、型號編制說明
